آی سی LVC04A | SN74LVC04ADR

خرید آی سی LVC04A | SN74LVC04ADR-اینورتر سریع و کم‌مصرف

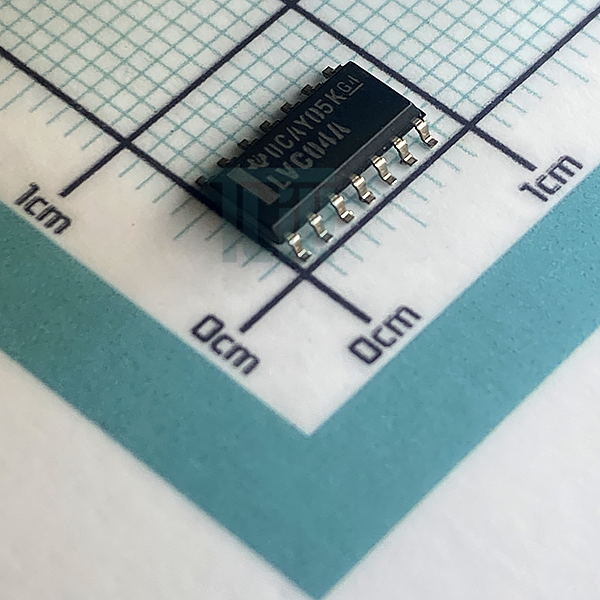

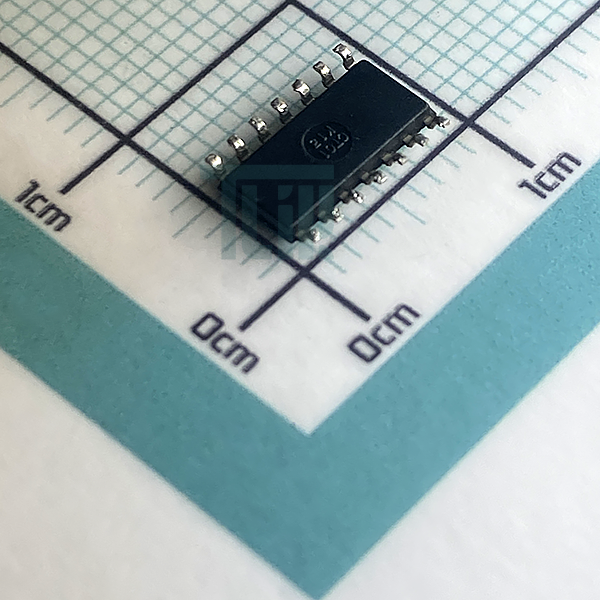

قطعه آی‌سی با پارت نامبر SN74LVC04ADR و مارکینگ LVC04A یکی از پرکاربردترین قطعات منطقی سری LVC شرکت Texas Instruments است. این آی‌سی شامل شش گیت منطقی نوع NOT (اینورتر) مستقل در یک بسته‌بندی SMD از نوع SOIC-14 می‌باشد. این قطعه برای کار در ولتاژهای پایین طراحی شده و به دلیل سرعت سوئیچینگ بالا، مصرف توان کم و سازگاری با سطوح ولتاژ مختلف، در طراحی مدارهای دیجیتال مدرن جایگاه ویژه‌ای دارد.

یکی از مهم‌ترین ویژگی‌های این آی سی، سازگاری آن با ولتاژهای 1.65 تا 3.6 ولت است، در حالی که ورودی‌های آن می‌توانند سیگنال‌های منطقی 5 ولت (سطوح TTL و CMOS) را نیز تحمل کنند. این قابلیت، آی‌سی را برای استفاده در سیستم‌های ترکیبی که از ولتاژهای مختلف استفاده می‌کنند، بسیار مناسب می‌سازد. این آی‌سی دارای جریان خروجی حداکثر ±24 میلی‌آمپر در ولتاژ 3.3 ولت است که توانایی راه‌اندازی بارهای منطقی با جریان نسبتاً بالا را فراهم می‌کند.

همچنین، تاخیر زمانی (Propagation Delay) کم این قطعه (حدود 4.5 نانوثانیه) باعث شده در سیستم‌هایی که نیاز به پاسخ سریع دارند، بسیار مؤثر باشد. محافظت داخلی در برابر الکتریسیته ساکن (ESD) با مقاومت تا ±2000 ولت طبق استاندارد HBM نیز پایداری و دوام قطعه را در شرایط سخت محیطی تضمین می‌کند.

کاربردهای SN74LVC04ADR

• استفاده برای معکوس کردن سیگنال‌های منطقی در مدارهای دیجیتال

• مناسب برای طراحی بردهای مبتنی بر FPGA، میکروکنترلر و سیستم‌های توکار

• سیستم‌های پردازش داده، منطق ترکیبی و کنترل دیجیتال

• تجهیزات مخابراتی، شبکه و پردازش سیگنال دیجیتال

• سیستم‌های کنترل صنعتی، اتوماسیون و ابزار دقیق

• مدارات تغذیه و تطبیق ولتاژ برای سیگنال‌های منطقی

چرا SN74LVC04ADR را انتخاب کنیم؟

1. عملکرد سریع در فرکانس‌های بالا

2. توان مصرفی پایین و بهره‌وری بالا

3. سازگاری با ورودی‌های 5V، حتی با ولتاژ تغذیه پایین

4. پایداری بالا در شرایط صنعتی و محیطی

5. بسته‌بندی مناسب برای مونتاژ اتوماتیک روی PCB
