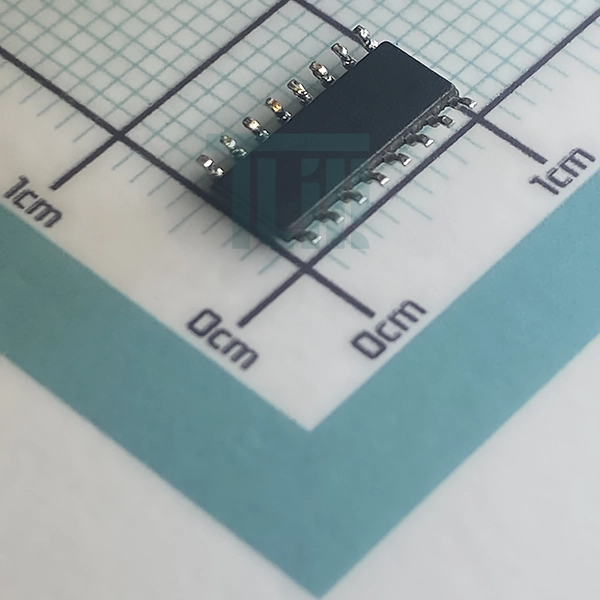

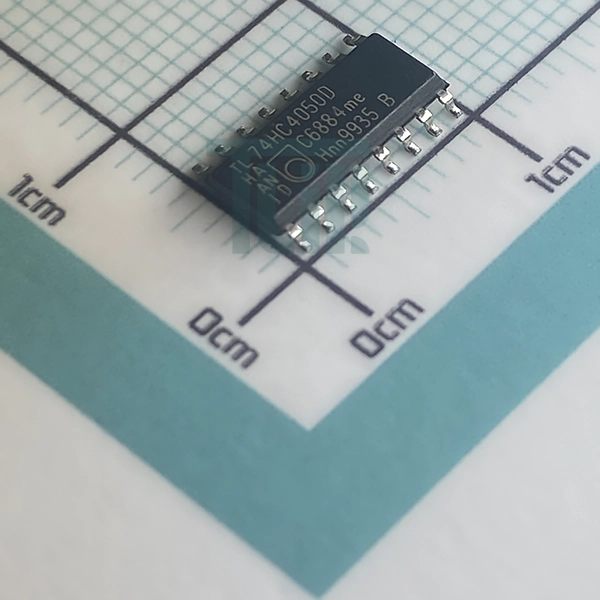

آی سی 74HC4050D,653 | 74HC4050D

  74HC4050D,653 خرید آی سی

74HC4050D یک دستگاه CMOS با دروازه سیلیکونی با سرعت بالا است که با تراشه “4050” از سری “4000B” سازگار از نظر پین‌ها می‌باشد. این تراشه بر اساس استاندارد شماره 7A از JEDEC مشخص شده است. 74HC4050 شامل شش بافر غیر وارونگر با ساختار حفاظت ورودی اصلاح‌شده است که دیودی به VCC متصل ندارد. بنابراین، ولتاژهای ورودی تا 15V را می‌توان استفاده کرد.

این ویژگی امکان استفاده از بافرهای غیروارونگر را به عنوان مبدل‌های سطح منطقی فراهم می‌کند که می‌توانند منطق سطح بالا را به منطق سطح پایین تبدیل کنند، در حالی که از منبع تغذیه با ولتاژ پایین عمل می‌کنند. به عنوان مثال، منطق 15V (سری “4000B”) می‌تواند به منطق 2V تبدیل شود. سطح سوئیچ ورودی واقعی همچنان به VCC وابسته است و همان‌طور که در ویژگی‌های خانواده ذکر شده است، باقی می‌ماند.

ویژگی های آی سی 74HC4050D,653 :

• محدوده ولتاژ ورودی DC (VI) : از GND تا 15V
• محدوده دمای عملیاتی محیط (Tamb): از 40C- تا 85C+ (مشاهده مشخصات DC و AC)
• محدوده دمای عملیاتی محیط (Tamb): از 40- تا 125C+ (مشاهده مشخصات)
• زمان‌های صعود و سقوط ورودی (tr, tf):
  • 6.0ns در VCC = 2.0 V و VIN = 2.0 V
  • 1000ns در VCC = 4.5 V و VIN = 4.5 V
  • 500ns در VCC = 6.0 V و VIN = 6.0 V
  • 400ns در VCC = 6.0 V و VIN = 10.0 V
  • 650ns در VCC = 6.0 V و VIN = 15.0 V

کاربردهای آی سی 74HC4050D,653 :

• مبدل سطح منطقی: تبدیل منطق 15V به 2V.
• اتصال مدارهای ولتاژ مختلف: ارتباط بین دستگاه‌های با سطوح ولتاژ متفاوت.
• سیستم‌های میکروکنترلر: ترجمه ولتاژ برای میکروکنترلرها.
• ارتباط IC‌های مختلف: اتصال IC‌های 4000B به مدارهای 2V.
• مدارهای رابط ارتباطی: تبدیل سطح ولتاژ برای ارتباط بین سیستم‌ها.
