آی سی SED1352F0B

خرید آی سی SED1352F0B کنترلر گرافیکی

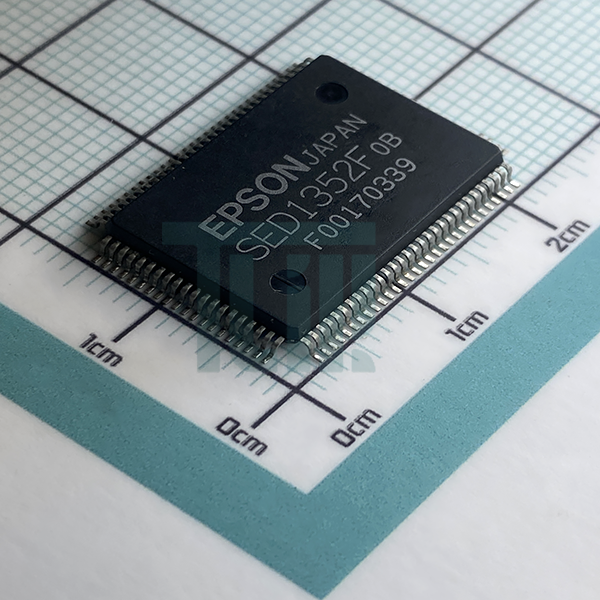

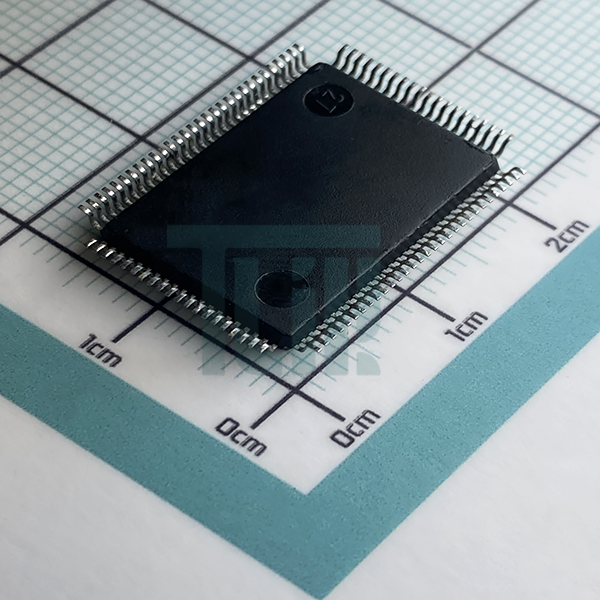

قطعه آی سی با پارت نامبر و مارکینگ SED1352F0B یک کنترلر گرافیکی از نمایشگرهای LCD تک‌رنگ (monochrome) با قابلیت نمایش 16 سطح خاکستری است. این امکان به لطف بهره‌گیری از یک جدول جستجوی داخلی (Look-Up Table) با ساختار 16×4 بیتی فراهم شده است که می‌توان آن را برای تنظیم دقیق نحوه نمایش سطوح مختلف خاکستری روی پیکسل‌ها برنامه‌ریزی کرد. این ویژگی، بهبود کنتراست و کنترل بهتر بر نمایش تصاویر گرافیکی را در نمایشگرهای بدون رنگ ممکن می‌سازد.

از لحاظ معماری سخت‌افزاری، SED1352 قابلیت اتصال مستقیم به ریزپردازنده‌های 8 یا 16 بیتی (مانند خانواده MC68000 یا پردازنده‌های مشابه) را دارد و از سیگنال READY (یا WAIT#) برای همگام‌سازی با پردازنده پشتیبانی می‌کند. یکی از مزایای مهم این چیپ، نیاز حداقلی به منطق واسط یا Glue Logic است، که طراحی مدارهای ساده‌تر و کم‌هزینه‌تر را فراهم می‌سازد.

از نظر حافظه، این کنترلر می‌تواند به‌صورت مستقیم تا 128 کیلوبایت حافظه SRAM استاتیک را مدیریت کند، که برای ذخیره محتوای تصویر (فریم‌بافر) و اطلاعات کنترلی کفایت می‌کند. این میزان حافظه داخلی، توانایی پشتیبانی از نمایشگرهایی با وضوح متوسط و نرخ فریم مناسب را فراهم می‌کند.

ویژگی های کلیدی محصول

• رابط MPU با MC68000: رابط پردازنده 16bit با فرکانس 16MHz
• رابط 8/16bit MPU: کنترل‌شده توسط سیگنال READY (یا WAIT#)
• گزینه استفاده از رجیستر داخلی یا نگاشت مستقیم: برای دسترسی به یکی از پانزده رجیستر داخلی
• ورودی کریستال دوترمیناله: برای نوسان‌ساز کریستالی داخلی یا خارجی
• پیکربندی‌های رابط 8/16bit SRAM
• دو حالت ذخیره انرژی نرم‌افزاری
• مصرف توان پایین
• حالت‌های نمایشگر:
  • نمایشگر 4 سطح خاکستری با 2bit در هر پیکسل
  • نمایشگر 16 سطح خاکستری با 4bit در هر پیکسل
• پشتیبانی از نمایشگر مجازی
• رابط حافظه نمایشگر:
  • یک SRAM با ظرفیت 1Mbit (64Kx16)
  • یک یا دو SRAM با ظرفیت 32Kbyte
  • یک یا دو SRAM با ظرفیت 8Kbyte
  • یک SRAM با ظرفیت 8Kbyte و یک SRAM با ظرفیت 32Kbyte
• پیکربندی‌های پنل LCD:
  • نمایشگر تک‌پنل با درایو تک‌گانه
  • نمایشگر دوپنل با درایو دوگانه
• حداکثر تعداد خطوط عمودی:
  • 1,024 خط (برای نمایشگر تک‌پنل با درایو تک‌گانه)
  • 2,048 خط (برای نمایشگر دوپنل با درایو دوگانه)
• پشتیبانی از نمایشگر چندصفحه‌ای در حالت تک‌پنل
• بسته‌بندی:
  • بسته QFP5-100-S2 (F0B)
  • یا بسته QFP15-100-STD (F1B)

کاربردهای آی سی SED1352F0B

• نمایشگرهای صنعتی: برای نمایش اطلاعات در محیط‌های صنعتی با کیفیت بالا.
• دستگاه‌های پزشکی: در تجهیزات پزشکی برای نمایش داده‌های حیاتی بیماران.
• سیستم‌های خودرویی: در داشبوردهای خودروها برای نمایش اطلاعات راننده.
• دستگاه‌های خانگی هوشمند: در لوازم خانگی هوشمند برای نمایش تنظیمات و وضعیت‌ها.
• سیستم‌های امنیتی: در دوربین‌های مداربسته و سیستم‌های نظارتی برای نمایش تصاویر و هشدارها.
• دستگاه‌های ارتباطی: در تلفن‌های هوشمند و تبلت‌ها برای نمایش رابط کاربری.
• کنترلرهای بازی: در کنسول‌های بازی برای نمایش گرافیک و اطلاعات بازی.
• سیستم‌های آموزشی: در تابلوهای هوشمند و دستگاه‌های آموزشی برای نمایش محتوا.
