آی سی RT9025

خرید آی سی RT9025 – رگولاتور LDO فوق‌کم‌افت با جریان خروجی 2 آمپر

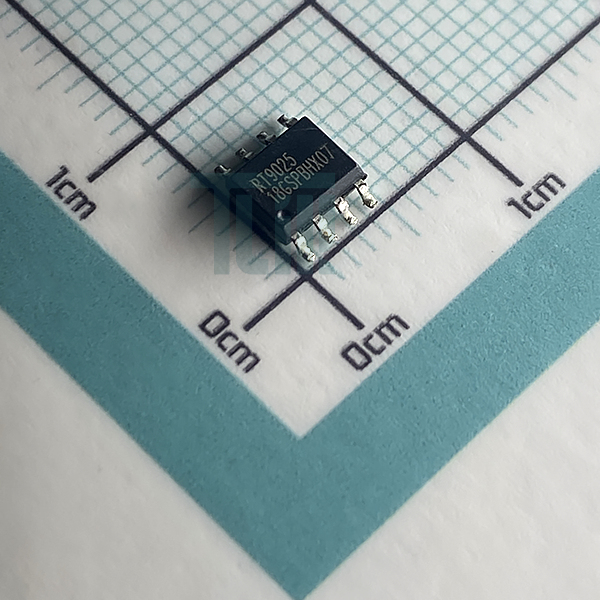

قطعه آی‌سی با پارت نامبر و مارکینگ RT9025 یک رگولاتور خطی بسیار کم‌افت (Ultra Low Dropout Linear Regulator) از شرکت معتبر Richtek است که برای تأمین ولتاژ ثابت، کم‌نویز و دقیق در کاربردهایی با جریان بالا طراحی شده است. این آی‌سی قابلیت تحویل جریان خروجی تا 2 آمپر را دارد و با ولتاژ دراپ‌آوت بسیار پایین، به مهندسان اجازه می‌دهد تا در طراحی‌هایی با اختلاف ناچیز بین ولتاژ ورودی و خروجی، همچنان ولتاژی پایدار و مطمئن برای بار فراهم کنند. به‌عبارت دیگر، RT9025 به‌ویژه در مدارهایی که با منبع تغذیه باتری کار می‌کنند یا در سیستم‌هایی با حساسیت بالا به افت ولتاژ (مانند پردازنده‌ها، ماژول‌های RF و DSP) استفاده می‌شود، انتخابی ایده‌آل به شمار می‌رود.

این رگولاتور در دو نسخه ولتاژ ثابت (از جمله 0.8V، 1.2V، 1.5V، 1.8V، 2.5V، 3.3V) و قابل تنظیم (Adjustable) عرضه می‌شود که این انعطاف‌پذیری به مهندسین کمک می‌کند تا بدون نیاز به قطعات جانبی پیچیده، به راحتی سطح ولتاژ مورد نیاز را تأمین کنند. ریپل بسیار پایین، نویز خروجی کم، و پاسخ گذرای سریع به تغییرات بار از دیگر ویژگی‌های کلیدی RT9025 است که در کاربردهای حساس به کیفیت منبع تغذیه (مانند ADC، DAC، و سنسورهای آنالوگ) مزیت بزرگی محسوب می‌شود.

از منظر پایداری و حفاظت، این آیسی مجهز به محافظت در برابر اضافه‌جریان (OCP)، دمای بیش‌ازحد (OTP) و اتصال کوتاه (SCP) است. این ویژگی‌ها تضمین می‌کنند که حتی در شرایط غیرعادی، آسیبی به مدار وارد نشود و عملکرد رگولاتور پایدار باقی بماند.

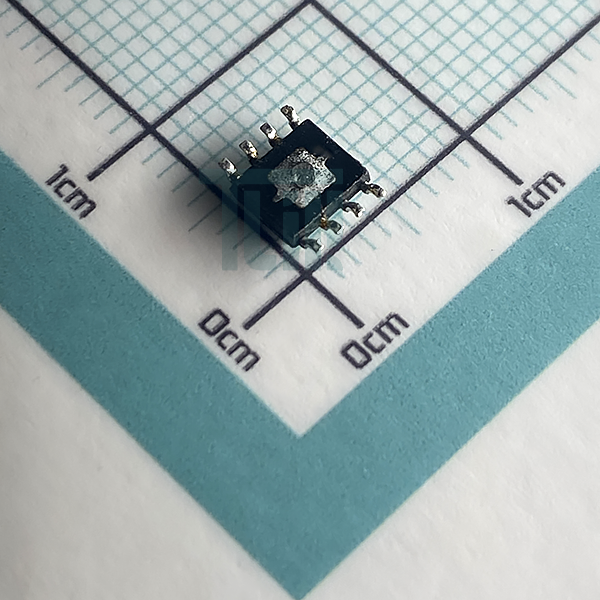

RT9025 در پکیج‌های SOP-8 و WDFN-8 3×3 عرضه می‌شود که هر دو مناسب طراحی‌های فشرده با نیاز حرارتی خاص هستند. این پکیج‌ها با ارائه عملکرد حرارتی بالا، به دفع بهتر گرما در جریان‌های زیاد کمک می‌کنند و استفاده از این آی‌سی را در پروژه‌های صنعتی، مخابراتی و سیستم‌های تعبیه‌شده تسهیل می‌کنند.

مشخصات کلیدی محصول

• نوع رگولاتور:
  آی‌سی RT9025 از نوع رگولاتور خطی با افت ولتاژ بسیار پایین (Ultra Low Dropout Linear Regulator) است. این رگولاتور با طراحی پیشرفته، امکان تثبیت ولتاژ خروجی حتی در شرایطی که ولتاژ ورودی فقط اندکی از ولتاژ خروجی بیشتر باشد را فراهم می‌کند.

• حداکثر جریان خروجی:
  این رگولاتور قادر به تأمین جریان مداوم تا 2 آمپر برای بارهای خروجی است که آن را برای تغذیه پردازنده‌ها، ماژول‌های RF و سایر مدارهای دیجیتال یا آنالوگ با نیاز به جریان بالا مناسب می‌سازد.

• رنج ولتاژ ورودی:
  RT9025 در بازه ولتاژ ورودی 2.65 تا 5.5 ولت عمل می‌کند. این رنج وسیع، امکان استفاده از منابع مختلف تغذیه مانند باتری‌های لیتیومی 3.7 ولت، منابع USB و آداپتورهای عمومی را فراهم می‌آورد.

• رنج ولتاژ خروجی:
  این آی‌سی در نسخه‌های ثابت (Fixed Output) با ولتاژهای استاندارد مانند 0.8V، 1.2V، 1.5V، 1.8V، 2.5V و 3.3V، و همچنین نسخه قابل تنظیم (Adjustable) با ولتاژ خروجی دلخواه از 0.8 ولت تا 3.3 ولت عرضه می‌شود. این ویژگی برای طراحانی که نیاز به دقت ولتاژ خاصی دارند بسیار مفید است.

• ولتاژ دراپ‌آوت:
  افت ولتاژ یا Dropout Voltage این رگولاتور در جریان کامل 2 آمپر، تنها حدود 250 میلی‌ولت است. این مقدار پایین، به مدار اجازه می‌دهد حتی در شرایطی با حداقل اختلاف ولتاژ ورودی و خروجی، همچنان پایدار باقی بماند.

• ریپل و نویز خروجی بسیار پایین:
  طراحی داخلی RT9025 شامل فیلترها و ساختارهایی برای کاهش ریپل و نویز خروجی است. این موضوع آن را برای تغذیه مدارات حساس آنالوگ مانند مبدل‌های آنالوگ به دیجیتال (ADC)، تقویت‌کننده‌های صوتی و سنسورهای دقیق مناسب می‌کند.

• پکیج‌های قابل ارائه:
  این آی‌سی در دو پکیج رایج SOP-8 و WDFN-8 3×3 موجود است. پکیج WDFN با طراحی حرارتی بهینه، برای تخلیه بهتر گرما در جریان‌های بالا مناسب‌تر است و در طراحی PCBهای فشرده بسیار کاربردی است.

• دمای کاری:
  بازه دمای عملکرد RT9025 از 40- تا 85+ درجه سانتی‌گراد است، که این ویژگی آن را برای محیط‌های صنعتی، تجهیزات فضای باز، یا سیستم‌هایی با نوسانات حرارتی بالا مناسب می‌سازد.

• قابلیت‌های حفاظتی:
  این رگولاتور مجهز به چندین مدار حفاظتی است از جمله:

  • محافظت در برابر اضافه‌جریان (OCP)

  • حفاظت در برابر دمای بیش‌ازحد (OTP)

  • محافظت در برابر اتصال کوتاه (SCP)

ویژگی‌های منحصربه‌فرد

• افت ولتاژ بسیار کم: مناسب برای کاربردهایی که اختلاف کمی بین ولتاژ ورودی و خروجی دارند.

• خروجی با جریان بالا (2 آمپر): تغذیه مطمئن ماژول‌ها و پردازنده‌های نیازمند به جریان زیاد

• پایداری حرارتی بالا: محافظت در برابر دمای زیاد بدون آسیب به عملکرد

• نویز و ریپل خروجی بسیار پایین: مناسب برای سیستم‌های حساس مانند مدارات صوتی، RF و ADC

• توانایی راه‌اندازی بارهای خازنی بالا

کاربردهای رایج RT9025

• تأمین ولتاژ پردازنده‌ها و چیپ‌های دیجیتال با توان بالا

• سیستم‌های ارتباطی بی‌سیم و مودم‌ها

• تجهیزات قابل‌حمل و باتری‌محور

• مبدل‌های داده، سیستم‌های صوتی، GPS و تجهیزات اندازه‌گیری

• تجهیزات صنعتی و پزشکی که نیازمند ولتاژ دقیق و پایدار هستند

مزایای خرید RT9025 از فروشگاه تلیک

• تضمین اصالت کالا و تطابق دقیق با دیتاشیت رسمی

• ارائه پارت‌نامبرهای مختلف RT9025 مطابق با نیاز پروژه

• مشاوره تخصصی رایگان برای انتخاب رگولاتور مناسب

• ارسال سریع و پشتیبانی فنی پس از خرید
