آی سی AM26LS31CDR | AM26LS31C

AM26LS31CDR | AM26LS31C خرید آی سی درایور خط تفاضلی چهار کاناله

آی‌سی AM26LS31C یک درایور خط تفاضلی چهارکاناله است که برای ارتباط استانداردهای RS-422 و RS-485 طراحی شده است. خروجی‌های این آی‌سی حالت سه‌حالته (Tri-state) داشته و جریان‌دهی بالایی (حداکثر ±20 میلی‌آمپر در هر کانال) فراهم می‌کنند. این خروجی‌ها برای درایو خطوط متعادل (تویسته) مانند کابل‌های دو رشته‌ای بهینه شده‌اند و در هنگام قطع تغذیه یا غیرفعال بودن، در حالت امپدانس بالا قرار می‌گیرند. آی‌سی AM26LS31C از یک منبع تغذیه تک 5 ولت (4.75–5.25V) استفاده می‌کند و با منطق TTL نیز سازگار است. این مشخصات باعث می‌شود که AM26LS31C یک گزینه مناسب برای کاربردهای الکترونیک عمومی، صنعتی و مخابراتی در انتقال داده‌های سریال باشد.

از طرف دیگر، نسخه AM26LS31CDR صرفاً یک کد سفارش (Orderable Part) برای همین چیپ در پکیج SOIC-16 است که به‌صورت نوار-قرقره‌ای (Tape & Reel) عرضه می‌شود. این پکیج مناسب مونتاژ خودکار روی برد (Pick-and-Place) می‌باشد.

ویژگی های آی سی AM26LS31CDR:

• تعداد کانال‌ها: 4 کانال خروجی تفاضلی (چهار خط راننده مستقل).

• ولتاژ کاری: تک 5 ولت (محدوده 4.75 ولت حداقل تا 5.25 ولت حداکثر).

• جریان خروجی: هر خروجی می‌تواند تا حدود ±20 میلی‌آمپر جریان دهد (IOH = –20mA, IOL = +20mA). جریان اتصال‌کوتاه خروجی توسط مدارهای داخلی محدود شده و حداکثر جریان اتصال‌کوتاه حدود 150 میلی‌آمپر می‌باشد.

• سرعت انتقال: این درایور توانایی پشتیبانی از سرعت‌های داده تا حدود 10 مگابیت بر ثانیه را دارد (بر اساس مشخصات سیگنال «Signaling rate (max) 10 Mbps»). تایمینگ‌های معمول آن شامل تأخیر انتشار خروجی 20-14 نانوثانیه است، که برای لینک‌های دیتا در کاربردهای صنعتی مناسب است.

• نوع سیگنال خروجی: خروجی‌ها مکمل (Complementary) هستند، یعنی دو خروجی تفاضلی (معمولاً Y و Z) دارند که می‌توانند یک جفت متعادل را رانندگی کنند. این خروجی‌ها سه‌حالته بوده و ورودی فعال‌کننده مشترک (Enable) امکان کنترل همه کانال‌ها را دارد (قابلیت انتخاب فعال‌سازی با لبه بالا یا پایین).

• حفاظت اتصال‌کوتاه: آی‌سی دارای محدودیت جریان خروجی در حالت اتصال کوتاه است (حداکثر حدود 150mA). این خصوصیت از آسیب به خروجی‌ها در صورت اتصال کوتاه غیرمستقیم جلوگیری می‌کند.

• دمای کاری: نسخه AM26LS31C در محدوده دمای عملیاتی 0 تا 70 درجه سانتی‌گراد کار می‌کند. (نسخه صنعتی “I” تا 85-+ و نسخه نظامی “M” تا 125+ درجه را پوشش می‌دهد، اما C نسخه تجاری است).

• مصرف جریان: جریان مصرف در حالت عادی (با تمام خروجی‌ها غیرفعال) در حدود 32 تا 80 میلی‌آمپر است. این آی‌سی با تکنولوژی شاتکی کم‌مصرف ساخته شده است تا توان مصرفی را کاهش دهد.

• نوع پکیج: AM26LS31C در انواع پکیج‌های استاندارد 16 پین عرضه می‌شود، از جمله PDIP (سوکت نر)، SOIC-16 (پکیج D)، SOP-16 (پکیج NS) و SSOP-16 (پکیج DB). اندازه‌های بدنه هر پکیج در دیتاشیت آمده است. همچنین نسخه‎های مخصوص استانداردهای خودکاری مانند AM26LS31CDR در پکیج SOIC-16 موجود است (بیشینه 2500 قطعه در رول).

کاربردهای عمومی، صنعتی و مخابراتی:

آی‌سی AM26LS31C به دلیل راندمان بالای خود در درایو خطوط تفاضلی، در حوزه‌های مختلف کاربرد دارد. از آن در کاربردهای عمومی می‌توان برای ایجاد ارتباط سریال بلندبرد بین دو دستگاه الکترونیکی استفاده کرد؛ مثلاً ارتباط دیتا بین میکروکنترلرها و ماژول‌های جانبی از طریق پروتکل‌های RS-422/RS-485. در صنعت و ابزار دقیق به‌ویژه در اتوماسیون کارخانه و حسگرها کاربرد فراوان دارد. مطابق دیتاشیت TI، این درایور در انکودرهای موتوری، فرستنده‌های میدانی فشار و دما و همچنین در سیستم‌های مبتنی بر پروتکل‌های MODBUS برای سنسورهای دمایی و کنترلرها استفاده می‌شود.

به دلیل مشخصه رانش جریان بالای خروجی، این آی‌سی می‌تواند سیگنال‌های دیتا را در فواصل طولانی‌تر به خوبی منتقل کند.در زمینه مخابرات و شبکه‌های داده نیز کاربرد دارد؛ به‌عنوان مثال در تجهیزات مخابراتی و مودم‌ها برای تقویت سیگنال دیجیتال سریال، انتقال داده بین ترمینال‌ها، یا در لینک‌های RS-485 صنعتی/تجاریاستفاده می‌شود. قابلیت کار با کابل‌های دو رشته‌ای و حفاظت در برابر نویز (به‌سبب خروجی تفاضلی) باعث می‌شود AM26LS31C گزینه‌ای مناسب برای راه‌اندازی شبکه‌های ارتباطی در صنایع مختلف باشد.

بسته به کاربرد مورد نیاز، می‌توان این آی‌سی را در پروژه‌های الکترونیکی مختلف به کار برد. به طور خلاصه، کاربردهای عمومی شامل هر سیستم الکترونیکی با نیاز به ارتباط بلندبرد سریال می‌شود. کاربردهای صنعتی بیشتر شامل اتوماسیون، کنترل موتور و تجهیزات حسگر می‌شود. کاربردهای مخابراتی نیز در لینک‌های دیتا و ارتباطات دیجیتال بلندبرد (مثل مودم‌های صنعتی و سیستم‌های ارتباط از راه دور) دیده می‌شود.

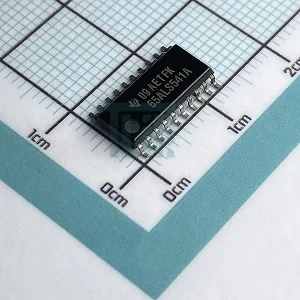

اگر به دنبال خرید آی‌سی SN65ALS541NSR با کیفیت اصلی، قیمت مناسب و گارانتی اصالت کالا هستید، فروشگاه تلیک آماده تأمین این محصول است. برای مشاهده مشخصات کامل، استعلام موجودی و ثبت سفارش، همین حالا با ما در تماس باشید.
