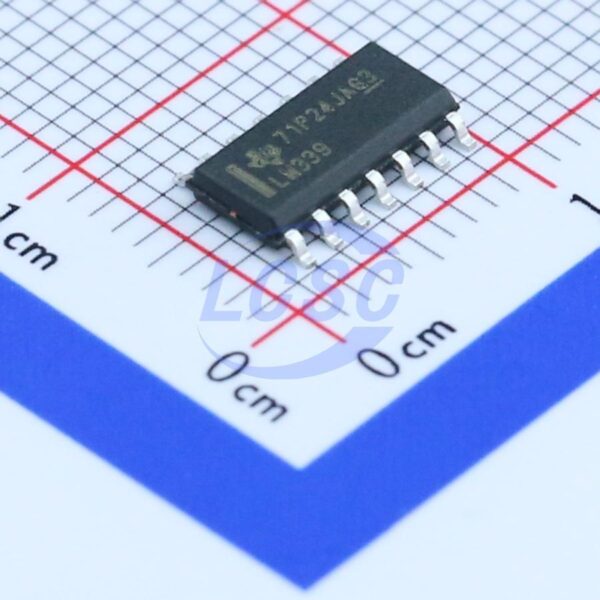

آی سی LM339DR | LM339

معرفی آی سی LM339DR :

آی‌سی LM339 یک مقایسه‌گر چندکاناله است که برای کاربردهای متنوع در زمینه تشخیص سطح، حسگرهای حساس به سطوح پایین و مدیریت حافظه طراحی شده است. این مقایسه‌گرها به ویژه در سیستم‌های الکترونیکی مصرفی، صنایع خودرویی و کاربردهای صنعتی مانند سیستم‌های کنترل و نظارت، محافظت در برابر اضافه‌بار و تشخیص سیگنال‌های آنالوگ استفاده می‌شوند. طراحی کارآمد و مصرف انرژی پایین این آی‌سی آن را به گزینه‌ای ایده‌آل برای سیستم‌های حساس به انرژی و نیازمند دقت بالا تبدیل کرده است.

 ویژگی های آی سی LM339DR :

• عملکرد با منبع تغذیه واحد: 3.0 ولت تا 36 ولت
• عملکرد با منبع تغذیه دوگانه: ±1.5 ولت تا ±18 ولت
• جریان بایاس ورودی پایین: 25 نانوآمپر (معمولی)
• جریان اختلاف ورودی پایین: ±5.0 نانوآمپر (معمولی)
• ولتاژ اختلاف ورودی پایین
• محدوده ولتاژ مشترک ورودی تا GND
• ولتاژ اشباع خروجی پایین: 130 میلی‌ولت (معمولی) در 4.0 میلی‌آمپر
• قابل سازگاری با TTL و CMOS
• کلمپ‌های ESD در ورودی‌ها برای افزایش قابلیت اطمینان بدون تأثیر بر عملکرد دستگاه
• پیشوند NCV برای کاربردهای خودرویی و سایر کاربردهایی که نیاز به تغییرات منحصر به فرد سایت و کنترل دارند; معتبر برای AEC-Q100 و قابل انجام PPAP
• این دستگاه‌ها فاقد سرب (Pb)، فاقد هالوژن و BFR، و مطابق با استاندارد RoHS هستند

 کاربرد های آی سی LM339DR :

آی‌سی LM339DR یک مقایسه‌کننده ولتاژ (Voltage Comparator) است که در بسیاری از مدارهای آنالوگ و دیجیتال برای مقایسه سیگنال‌ها و تولید خروجی منطقی استفاده می‌شود. این قطعه شامل چهار مقایسه‌کننده مستقل در یک بسته بوده و به دلیل قابلیت‌های آن، در کاربردهای متنوعی مورد استفاده قرار می‌گیرد.

1. مدارهای آشکارساز ولتاژ:
   برای بررسی سطح ولتاژ و فعال کردن خروجی در صورت رسیدن به یک مقدار مشخص (مانند تشخیص کمبود ولتاژ یا اضافه ولتاژ).
2. مدارهای نوسان‌ساز (Oscillator):
   استفاده در طراحی نوسان‌سازهای ساده برای تولید سیگنال‌های متناوب.
3. سیستم‌های اندازه‌گیری و مانیتورینگ:
   در تجهیزات اندازه‌گیری مانند ولت‌مترها یا آمپرمترها برای مقایسه ولتاژها.
4. مدارهای کنترلی و حفاظتی:
   استفاده در مدارهای کنترلی برای نظارت بر شرایط بحرانی، مانند دما یا جریان بیش از حد.
5. مدارهای تایمر و PWM:
   برای تولید سیگنال‌های PWM یا پیاده‌سازی تایمرهای ساده.
6. مدارهای تشخیص صفر ولتاژ (Zero Crossing):
   در مدارهای مرتبط با جریان متناوب برای تشخیص لحظه عبور ولتاژ از صفر.
7. مدارهای سوئیچینگ:
   استفاده به عنوان مقایسه‌کننده در مدارهای سوئیچینگ یا منابع تغذیه سوئیچینگ.
8. سیستم‌های شارژ باتری:
   در شارژرهای باتری برای تشخیص ولتاژ شارژ و جلوگیری از شارژ بیش از حد.
9. مدارهای حفاظت از موتور:
   در سیستم‌های کنترلی موتور برای تشخیص شرایط بحرانی و اعمال حفاظت.
10. پروژه‌های آموزشی:
    مناسب برای دانشجویان و مهندسان در طراحی و آزمایش مدارهای مقایسه‌ای ساده.

این آی‌سی به دلیل ولتاژ کاری گسترده (2V تا 36V)، مصرف توان پایین و سرعت پاسخ‌دهی مناسب، انتخابی ایده‌آل برای بسیاری از پروژه‌های الکترونیکی است.
